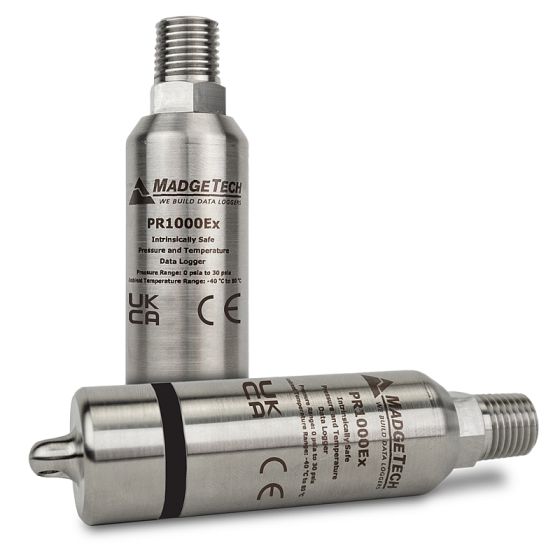

MadgeTech PR1000Ex Datenlogger Druck+Temperatur
Messbereich Temperatur -40 ... +80 ºC (±2 ºC)
1.396.736 Messwerte
91,3 mm x Ø 24,6 mm, 1/4” NPT-Gewinde
316 Edelstahl, lebensmittelecht
Für ein komplettes Messsystem wird zusätzlich benötigt:
- IFC400 Interface 120,00 €
- MadgeTech 4 Standard Datenlogger-Software kostenlos
Datenlogger für Druck und Temperatur
Der PR1000Ex ist ein Datenlogger für Druck, Druckschwankungen und Umgebungstemperatur mit NPT-Anschluss, der für explosionsgefährdete Bereiche zertifiziert ist (ATEX, IECEx). Der Logger ist für den Einsatz unter rauen Bedingungen (IP68) geeignet und in 10 Messgrößen von 2 bar (30 PSI) bis 344 bar (5000 PSI) erhältlich.
An Leitungsnetzen kann der PR1000Ex mittels 1/4” NPT-Gewinde angeschlossen werden. Im Transient-Modus misst der Logger mit bis zu 128 Hz und kann somit zur Ermittlung von Druckschwankungen (Druckspitzen, Druckabfall) eingesetzt werden.
Optional gibt es die PR1000Ex Logger mit montierter Key-Ring Verschlusskappe (Endkappe mit Öse).
- ATEX-Zulassung
Electrical Protection Concepts: IEC: 60079-11 Ex ia – Ex ic, Intrinsic Safety Zones 0-2
Equipment Protection Level: Ga – Gc, Zones 0-2
Gas Groups: IIC
Temperature Class: T4 - 6 Messbereiche Absolutdruck 30, 100, 300 500, 1000, 5000 PSIA (2, 6, 20, 34, 68, 344 bar abs.)
- 4 Messbereiche Relativdruck 30, 100, 300, 500 PSIG (2, 6, 20, 34 bar rel.)
- Gehäuse IP68, aus 316er Edelstahl
- Interner Speicher über 1,3 Mio. Messwerte
- Aufzeichnungsintervall 1 Sekunde bis 24 Stunden
- Im Transient-Modus Messrate bis zu 128 Hz
- Batterie kann selbständig gewechselt werden
Lieferumfang
Datenlogger PR1000Ex (mit gewähltem Messbereich), inkl. Batterie und Kalibrierzertifikat nach ISO17025
Zusätzlich wird noch das IFC400 oder IFC406 USB-interface und die MadgeTech 4 Software (Standard ab Version 4.2.21.1) benötigt.
| Sensorik | Druck: Halbleiter-Dehnungsmessstreifen Temperatur: Halbleiter |
|---|---|
| Messbereich | Druck: 10 Messbereiche bis max. 5000 PSIA (345 bar) 0 ... 30, 100, 300, 500 PSIA/PSIG; 0 ... 1000, 5000 PSIA Temperatur: -40 ... +80 ºC |
| Ansprechzeit Druck | 0,1 ms (t90 FSR) | Genauigkeit | Druck: 2% FSR, 0,25% @ 25 °C typisch Temperatur: ±2 °C (0 ... 50 °C), ±4 °C sonst. |
| Wiederholbarkeit | 0,5 % FSR; ±0,2% typisch |
| Auflösung | 30 PSIA/PSIG: 0,0005 PSI 100 PSIA/PSIG: 0,002 PSI 300 PSIA/PSIG: 0,005 PSI 500 PSIA/PSIG: 0,01 PSI 1000 PSIA: 0,02 PSI 5000 PSIA: 0,1 PSI Temperatur: 1 °C |
| Messintervall | Standard-Modus: 1 Sekunde bis 24 Stunden Transient-Modus: 128 Hz |
| Speicher | 1.396.736 Messwerte |
| Schutzart | IP68 |
| Stromversorgung | 3,6V Lithium Batterie, Typ 1/2 AA, TL-2150/S kann vom Benutzer getauscht werden |
| Batterielebensdauer | im Standard-Modus ca. 1 Jahre (bei 25 °C) im Transient-Modus (128 Hz) ca. 10 Tage |
| Software & Peripherie | Software: MadgeTech 4 (Standard Version 4.2.21.1 oder neuer) IFC400 oder IFC406 USB Docking-Station (nicht enthalten) |
| Einsatzbereich | -40 ... +80 ºC, 0 ... 100% rF |
| Gehäuse | 316 Edelstahl, Radel PPSU |
| Abmessungen | 91,3 mm x Ø 24,6 mm |
| Gewicht | ca. 156 g |
| Zertifizierungen | CE ATEX Certificate #: SGS21ATEX0060 IECEx Certificate #: BAS21UKEX0071 |
